IMÁN:

Con origen en el vocablo francés aimant, la palabra imán se utiliza para identificar a un mineral en cuya estructura se combina un par de óxidos de hierro y que posee la particularidad de generar atracción en otros elementos de hierro, acero o, en menor medida, de otras clases de materiales.

Imán El imán dispone de un campo magnético  capaz de provocar atracción o conseguir repeler otros cuerpos magnéticos. La materia presenta, en su interior, movimientos de los electrones almacenados en los átomos. Cuando este movimiento se orienta a direcciones diferentes, el efecto se anula. En cambio, cuando todos esos pequeños imanes están en una misma línea, la materia se magnetiza.

TIPOS DE IMANES:

  NATURALES:

Tienen la propiedad de atraer todas las sustancias magnéticas. Su característica de atraer hierros es natural & no es influida por los seres humanos.

Están compuestos por el óxido de hierro

Son aquellos que se encuentran en la Tierra y que atraen al hierro. Denominados magnetita, hoy sabemos que es hierro cristalino Fe3O4. Pero también la Tierra es un imán natural.

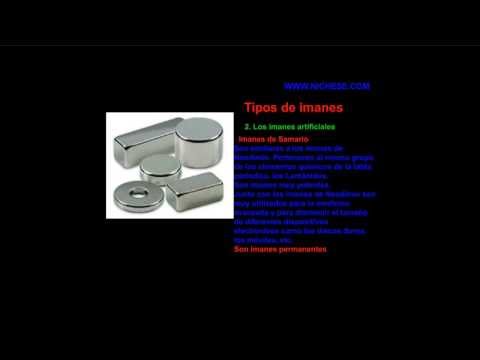

ARTIFICIALES:

    Son las sustancias magnéticas que al frotarlas con la magnetita, se convierten en imanes & conservan durante mucho tiempo su propiedad de atracción

Son cuerpos que han sido imanados en forma artificial. El hierro y el acero pueden ser magnetizados. El acero se magnetiza permanentemente, como comprobaste con la aguja; lo mismo sucede con las tijeras: si la dejas en contacto con el imán durante un rato, se magnetizarán.

Imán: Es un cuerpo o dispositivo con un campo magnético (que atrae o repele otro imán) significativo, de forma que tiende a juntarse con otros imanes (por ejemplo, con un campo magnético terrestre)

PROPIEDADES



Los imanes poseen dos zonas en las que se concentra la fuerza que ejercen, estas zonas son los extremos del imán y reciben el nombre de polos magnéticos, norte y sur. Los polos del mismo nombre se repelen y los polos opuestos se atraen. Compruébalo.

ELECTRO IMÁN

Un electro imán es un tipo de imán en el que el campo magnético se produce mediante el flujo de una corriente eléctrica, desapareciendo en cuanto cesa dicha corriente.

El tipo más simple de electro imán es un trozo de alambre enrollado. Una bobina con forma de tubo recto (parecido a un tornillo) se llama solenoide, y cuando además se curva de forma que los extremos coincidan se denomina toroide. Pueden producirse campos magnéticos mucho más fuertes si se sitúa un «núcleo» de material para magnético ferromagnético (normalmente hierro dulce o ferrita, aunque también se utiliza el llamado acero eléctrico) dentro de la bobina. El núcleo concentra el campo magnético, que puede entonces ser mucho más fuerte que el de la propia bobina.

Los campos magnéticos generados por bobinas se orientan según la regla de la mano derecha. Si los dedos de la mano derecha se cierran en torno a la dirección del campo magnético B, el pulgar indica la dirección de la corriente I. El lado del electro imán del que salen las líneas de campo se define como «polo norte».

Además, dentro de la bobina se crean corrientes inducidas cuando ésta está sometida a un flujo variable. Estas corrientes son llamadas corrientes de Foucault y en general son indeseables, puesto que calientan el núcleo y provocan una pérdida de potencia de si mismo.

LEYES MAGNÉTICAS:

Así como un conductor al que se le hace pasar corriente genera un campo magnético, del mismo modo un imán puede generar una corriente eléctrica. Este fenómeno no se conoce como inducción electromagnética y se estudia a través de las leyes de Faraday y Lenz.

Faraday descubrió que se producen corrientes eléctricas cuando el efecto magnético cambia. Cuanto mayor sea el cambio del flujo, mayor será el valor de la corriente eléctrica que se induzca en el alambre conductor. La corriente eléctrica generada por el efecto de un campo magnético variable se denomina corriente inducida.

Si a una espira que está conectada a un medidor de corriente eléctrica, como un galvanómetro, se le acerca o aleja un imán el galvanómetro indicara una lectura positiva o negativa de acuerdo con el movimiento del imán Los mismo sucede si el imán se queda quieto y la bobina se mueve. Pero si deja de moverse alguno, el galvanómetro no indica ningún valor. Se dice que se induce una fuerza electromotriz (FEM), que será más intensa al avanzar o mover más rápido el imán hacia el conductor, el conductor hacia el imán o ambos.

LINEAS DE FUERZA MAGNÉTICA

Deseasen hace un siglo el inglés Michael Faraday estudio los efectos producidos por los imanes. Observo que un imán permanente y crece la fuerza sobre un trozo de hierro o sobre cualquier imán cercano, debido a la presencia de un campo de fuerzas cuyos efectos se pueden sentir a través del espacio vacío. Faraday imaginó que un imán salían y lo hacen crisis parecían, a éstos los llamó líneas de fuerza magnética. Estas líneas encuentran los polos pues ahí es mayor la intensidad. Estas líneas esparcen desde el polo norte y se curvan para entrar al sur.

LEY DE LOS POLOS

Esta ley también es conocida como: " la ley de Faraday ", la cual enuncia lo siguiente:

“Polos opuestos se atraen, polos iguales se rechazan”

Lo que nos da a entender, es que si ponemos, polo positivo con polo positivo se rechazarán, sin embargo si ponemos polo negativo con polo positivo se atraerán.

LEY DE COULOMB

" La fuerza atracción o repulsión entre dos cargas puntuales es directamente proporcional al producto de las dos cargas inversamente proporcional al cuadrado de la distancia que separa"

Esto quiere decir que si la distancia entre dos objetos cargados se reduce la mitad, la fuerza de atracción o repulsión entre ellos se cuadruplicará.

TEORÍA MOLECULAR DEL MAGNETISMO

Esta teoría es la de Weber que dice que las moléculas de las sustancias magnéticas son pequeños imanes que, cuando están en estado natural, se encuentran en desorden, sin manifestar ningún magnetismo, pero que al imantarse se orientan en la dirección norte - sur.

COMPORTAMIENTO MAGNÉTICO DE LOS MATERIALES

Ferromagnéticos.- son los materiales por los cuales las líneas de flujo magnético fluyen con mayor facilidad a través del cuerpo que por el vacío. Este material se magnetizará con gran intensidad. Su permeabilidad magnética será muy elevada y quedará comprendida desde algunos cientos a miles de veces la permeabilidad del vacío. Ejemplos: hierro, cobalto, níquel, así como sus aleaciones.

Paramagnéticos.- son los materiales por los cuales las líneas del flujo más lo que pasan con más libertad que a través del vacío. Este material se magnetiza, aunque no en forma muy intensa. Su permeabilidad magnética es ligeramente mayor que la del vacío. Ejemplos: aluminio, litio, platino, iridio y cloruro férrico.

Diamagnético.- este tipo de material hace que las líneas de flujo magnético circulen más fácilmente en el vacío que por el cuerpo. Este material no se magnetiza y puede ser repelido débilmente por un campo magnético intenso. Su permeabilidad magnética relativa es menor a la unidad. Ejemplos: el cobre, plata, oro, mercurio y bismuto.

PERMEABILIDAD MAGNÉTICA E INTENSIDAD DE CAMPO MAGNÉTICO

Permeabilidad magnética: fenómeno presente en algunos materiales, como hierro dulce, en los cuales las líneas de fuerza de un campo magnético pasan con mayor facilidad a través del material de hierro que por el aire o el vacío. Esto provoca que cuando material permeable se colocar un campo magnético, concentre un mayor número de líneas de flujo por unidad diaria y aumente el valor de la densidad del flujo magnético.

La permeabilidad magnética de diferentes medios se representa con la letra griega (mu). La permeabilidad magnética del vacío para fines prácticos se considera igual a la permeabilidad del aire.

La permeabilidad atlética del vacío 0 tiene un valor en el SI de:

0 = 4 x 10-7 Wb/Am = 4 x 10-7 Tm/A

En el caso de aquellas sustancias que prácticamente no se imantan, el valor de su permeabilidad relativa es menor de 1. Los materiales que sin ser ferromagnéticos logran imantar tienen permeabilidad relativa ligeramente mayor a la unidad.

INTENSIDAD DEL CAMPO MAGNÉTICO

Para un allegado, el rector intensidad del campo magnético es el cociente que resulta de la densidad del flujo magnético entre la permeabilidad magnética del medio:

H= B por lo tanto B = H

Dónde: H = intensidad del campo magnético para un medio dado, se mide en A/M.

B = densidad del flujo magnético, se expresa en teslas (T)

= permeabilidad magnética del medio, sumida es el tesla metro/A

INDUCCIÓN MAGNÉTICA

Si un gran número de dominios se orientan en esa dirección, el material mostrará fuertes propiedades magnéticas.

Esta teoría explica muchos efectos magnéticos observados en la materia. Por ejemplo, una barra de hierro no magnetizada se puede trasformar en un imán simplemente sosteniendo otro imán cerca de ella.

DENSIDAD DE FLUJO MAGNÉTICO

El concepto propuesto por Faraday acerca de las líneas de fuerza, es imaginario, pero resulta muy útil para dibujar los campos magnéticos y cuantificar sus efectos.

Una sola línea de fuerza equivale a la unidad del flujo magnético en el sistema CGS y recibe el nombre de Maxwell. Esta unidad es muy pequeña, por lo tanto en el SI se utiliza el weber.

1 weber = 1x108 maxwells

Un flujo magnético que atraviesa perpendicularmente una unidad de área A recibe el nombre de densidad de flujo magnético o inducción magnética.

Por definición: la densidad del flujo magnético en una región de un campo magnético equivale al número de líneas de fuerza que atraviesan perpendicularmente a la unidad de área. Matemáticamente se expresa:

B = por lo tanto = BA

A

B = Densidad del flujo magnético

= Flujo magnético

A = área sobre la que actúa el flujo magnético.

LEY DE LENZ

El físico ruso Heinrich Lenz (1804-1865) enunció una ley sobre inducción magnética que lleva su nombre:

Siempre que se induce una fem, la corriente inducida tiene un sentido tal que tiende a oponerse a la causa que lo produce.

De acuerdo con la ley, el sentido de la corriente inducida es contrario ante la corriente requerida para provocar el movimiento del campo magnético que la ha engendrado.

LEY DE FARADAY

Con base en sus experimentos, Faraday enuncia la ley del electromagnetismo: la fem inducida en los circuitos formados por un conductor, una bobina es directamente proporcional al número de líneas de fuerza magnética cortadas en un segundo.

Esta ley se expresa matemáticamente como:

E = - f - i

T

Donde E = fem media

f = flujo magnético final

i = flujo magnético inicial

T = tiempo en que se realiza la variación de flujo en segundos

MOTOR ELÉCTRICO:

El motor eléctrico es aquel motor que transforma la energía eléctrica en energía mecánica, por medio de la repulsión que presenta un objeto metálico cargado eléctricamente ante un imán permanente. Son máquinas eléctricas rotatorias.

Algunos de los motores eléctricos son reversibles, ya que pueden transformar energía mecánica en energía eléctrica funcionando como generadores. Los motores eléctricos de tracción usados en locomotoras o en automóviles híbridos realizan a menudo ambas tareas, si se los equipa con frenos regenerativos.

Son muy utilizados en instalaciones industriales, comerciales y particulares como ventiladores, teléfonos y bombas, máquinas herramientas, aparatos electrodomésticos, herramientas eléctricas y unidades de disco, los motores eléctricos pueden ser impulsados por fuentes de la corriente continua (DC), tal como de baterías, automóviles o rectificadores, o por fuentes de la corriente alterna (AC), tal como de la rejilla de poder, inversores o generadores. Los pequeños motores se pueden encontrar en relojes eléctricos. Los motores de uso general con dimensiones muy estandarizadas y características proporcionan el poder mecánico conveniente al uso industrial. Los más grandes de motores eléctricos se usan para propulsión del barco, compresión de la tubería y aplicaciones de almacenaje bombeado con posiciones que alcanzan 100 megavatios. Los motores eléctricos pueden ser clasificados por tipo de la fuente de la energía eléctrica, construcción interna, aplicación, tipo de la salida de movimiento, etcétera. Los dispositivos como solenoides magnéticos y altavoces que convierten la electricidad en el movimiento, pero no generan el poder mecánico utilizable respectivamente se les refiere como accionadores y transductores. Los motores eléctricos son usados para producir la fuerza lineal o la torsión (rotonda).

TRANSFORMADOR:

Se denomina transformador a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre otros factores.

El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, basándose en el fenómeno de la inducción electromagnética. Está constituido por dos o más bobinas de material conductor, devanadas sobre un núcleo cerrado de material ferromagnético, pero aisladas entre sí eléctricamente. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. El núcleo, generalmente, es fabricado bien sea de hierro o de láminas apiladas de acero eléctrico, aleación apropiada para optimizar el flujo magnético. Las bobinas o devanados se denominan primario y secundario según correspondan a la entrada o salida del sistema en cuestión, respectivamente. También existen transformadores con más devanados; en este caso, puede existir un devanado "terciario", de menor tensión que el secundario.

GENERADOR ELÉCTRICO:

Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre dos de sus puntos (llamados polos, terminales o bornes) transformando la energía mecánica en eléctrica. Esta transformación se consigue por la acción de un campo magnético sobre los conductores eléctricos dispuestos sobre una armadura (denominada también estátor). Si se produce mecánicamente un movimiento relativo entre los conductores y el campo, se generará una fuerza electromotriz (F.E.M.). Este sistema está basado en la ley de Faraday.

Aunque la corriente generada es corriente alterna, puede ser rectificada para obtener una corriente continua. En el diagrama adjunto se observa la corriente inducida en un generador simple de una sola fase. La mayoría de los generadores de corriente alterna son de tres fases.

El proceso inverso sería el realizado por un motor eléctrico, que transforma energía eléctrica en mecánica.

BOBINA:

Una bobina de Tesla (también simplemente: bobina Tesla) es un tipo de transformador resonante, llamado así en honor a su inventor, Nikola Tesla, el cual la patentó en 1891 a la edad de 35 años. Las bobinas de Tesla están compuestas por una serie de circuitos eléctricos resonantes acoplados. En realidad Nikola Tesla experimentó con una gran variedad de bobinas y configuraciones, así que es difícil describir un modo específico de construcción que satisfaga a aquellos que hablan sobre bobinas de Tesla. Las primeras bobinas y las bobinas posteriores varían en configuraciones y montajes. Generalmente las bobinas de Tesla crean descargas eléctricas de alcances del orden de metros, lo que las hace muy espectaculares.
